Zapojení produktů Aquaflam

Zapojení AquaflamProfesionální instalace je velmi důležitá pro správnou funkci zařízení a také pro zajištění dlouhé doby životnosti. Topný systém musí být vybaven předepsanými prvky, které zajistí bezpečný chod. Celý systém je vhodné rozdělit na krátký a dlouhý okruh tak, abychom neohrozili životnost výměníku. Pokud je teplota vody v systému příliš nízká, dochází ke korozi a zkrácení životnosti zařízení. Dále je nutné celý systém zabezpečit před přetopením. Tento bezpečnostní prvek obsahují v základní verzi všechny typy krbových vložek Aquaflam. Jedná se o ochlazovací smyčku, která pomocí termostatického ventilu ochladí vodu ve výměníku. Pro zajištění stálého chodu čerpadla, se doporučuje připojení spolu se záložním zdrojem (UPS). Automatická regulace Aquaflam zajišťuje přesné řízení čerpadel, bivalentního zdroje, měření teplot ve výměníku a akumulačnínádrži. Zvyšuje tak komfort pro obsluhu a dokonalou funkčnost krbové vložky.

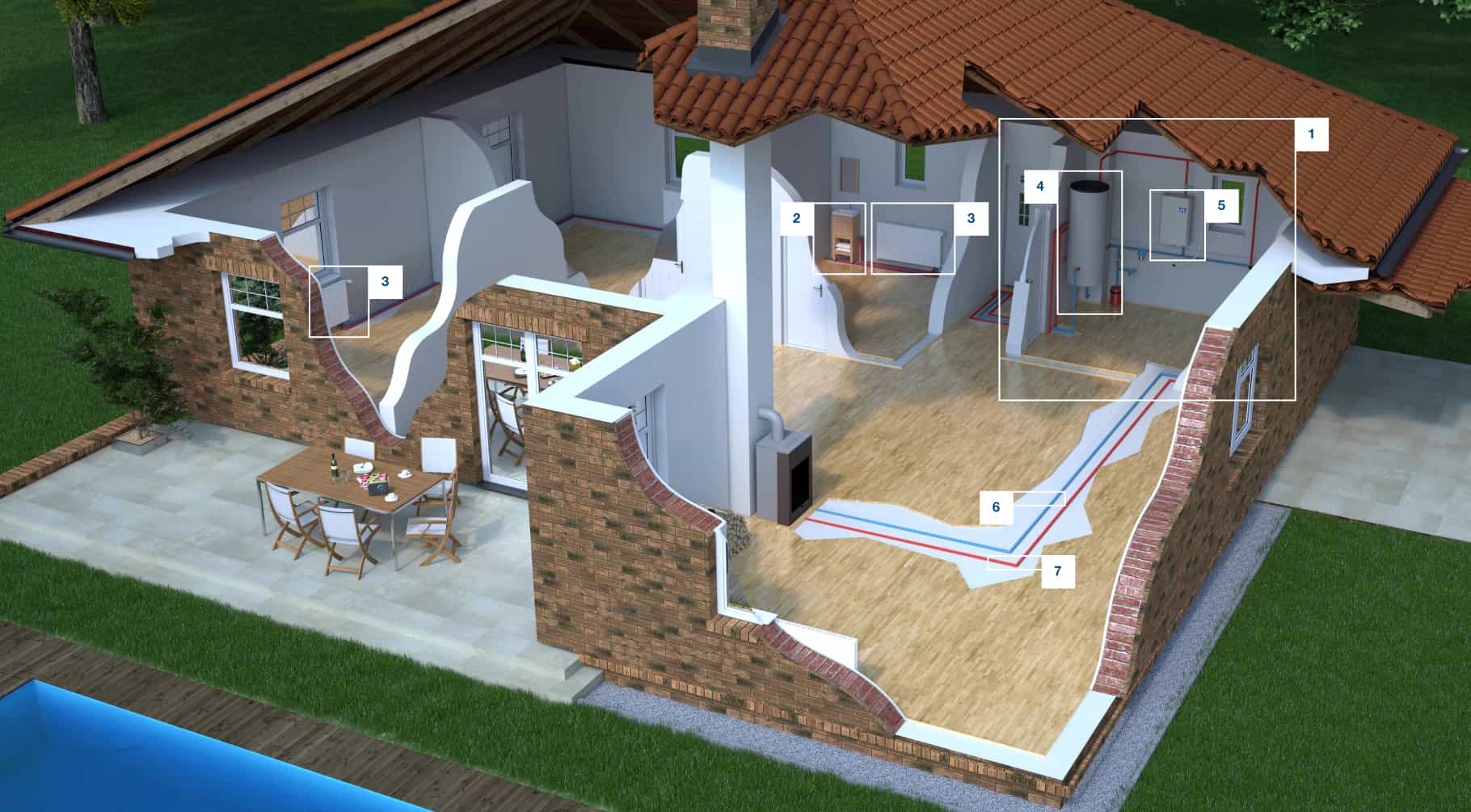

Řez rodinným domem

Náhled technické místnosti

Náhled technické místnosti
1 Komunikační kabel (pro automatickou regulaci) 10 Odpad pro pojišťovací ventil
2 Studená topná voda do vložky (zpátečka)  11 Filtr box
3 Teplá topná voda od vložky 12 Revizní ventil
4 Kulový uzávěr 13 Expanzní nádoba
5 Čerpadlo (doporučeno se záložním zdrojem) 14 Akumulační nádrž (pro topnou a užitkovou vodu)
6 Termostatický třícestný ventil 15 Přívod pitné vody z vodovodního řádu
7 Zpětná klapka 16 Teplá užitková voda (umyvadlo)
8 Pojišťovací ventil  17 Teplá topná voda (radiátory)
9 Bivalentní zdroj tepla (elektrický či plynový kotel) 18 Studená topná voda od radiátorů
